Taktile Grafiken mit dem Programm TactileView

TactileView

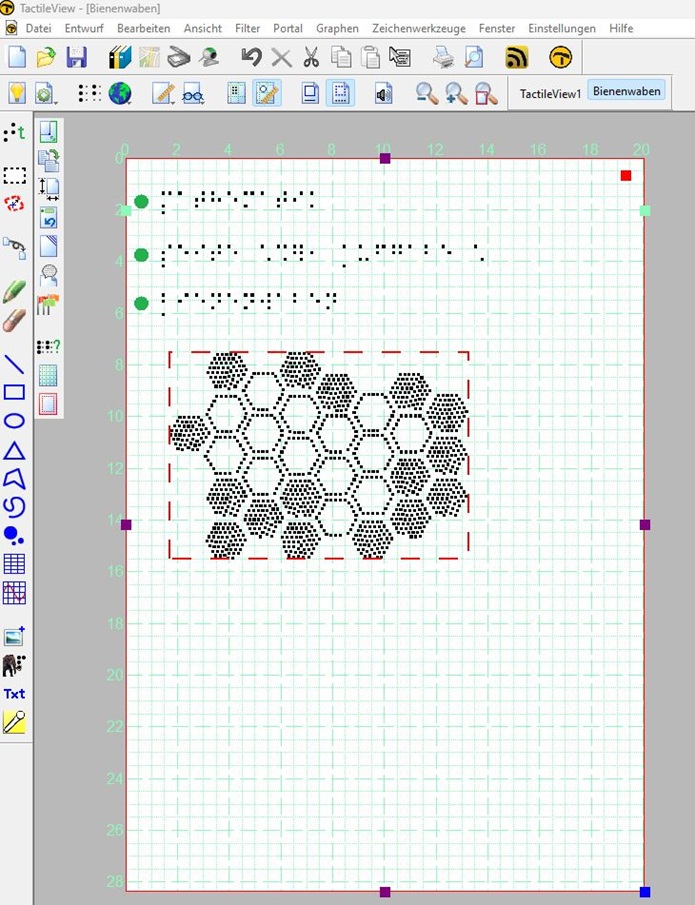

Programm TactileView

TactileView kreiert Bilder für Menschen, die nicht sehen können. Diese Bilder werden in taktile Graphiken umgesetzt. Blinde können mit den Fingern lesen und das Material ertasten und verstehen. Für das Design und die Herstellung von taktilen Bildern, Diagrammen und Karten stehen einfache Hilfsmittel zur Verfügung.

Das TactileView -Konzept umfasst Designsoftware für die Erstellung geeigneter taktiler Entwürfe sowie einen internationalen Webkatalog. Die Designsoftware ermöglicht den Druck auf einem Brailledrucker oder auf Schwellpapier. Das bedruckte Schwellpapier wird in einem Heizgerät, bei hohen Temperaturen, in eine Reliefabbildung umgesetzt.

Quelle: Text entnommen von der Produktseite: https://www.tactileview.com/

Ich erstelle in letzter Zeit Papier-Braille-Grafiken mit dem Programm TactileView. Es arbeitet ziemlich prima mit meinem Brailledrucker Index Everest V4 zusammen.

Die erstellten Grafiken könnten natürlich auf dem wesentlich teureren Schwellpapier gedruckt werden - aber warum dann?

Das Programm ist zwar teuer und kann [leider] nur auf einem Computer installiert werden, ist aber recht leistungsstark!

Wie erstellt man Grafiken in TactileView?

(Mathebuch: Lambacher Schweizer Mathematik für Gymnasien – G9; ISBN 978-3-12-733851-5; Kapitel: IV Flächen)

1 Schritt:

Grafik in einem Vektorgrafiken-Zeichenprogramm erstellen (z. B. Corel-Draw; Inkscape [freie, quelloffene Software; https://inkscape.org/de/], u. a)

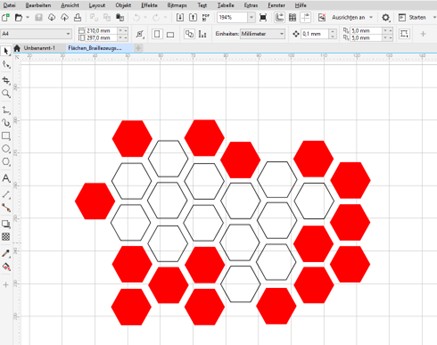

Grafik in Corel erstellen

2 Schritt:

Export der Grafik als SVG

3 Schritt

Einfügen der Datei in TactileView (Menü: Datei\Bild aus Datei importieren)

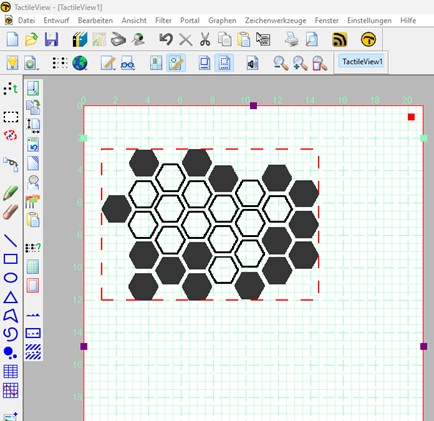

SVG-Grafik in TactileView importieren

4 Schritt:

Wenn nötig: Brailletext hinzufügen; skalieren, u. a

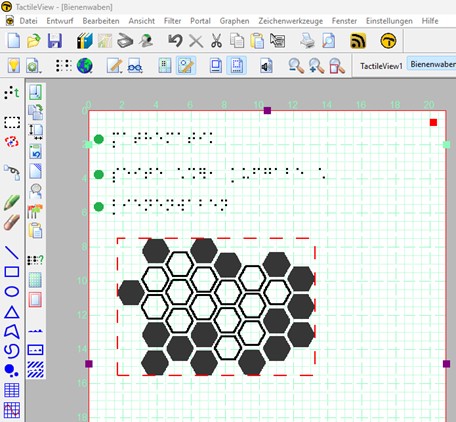

Brailletext hinzufügen; skalieren, u. a

5 Schritt:

Ausdrucken auf dem Brailledrucker.

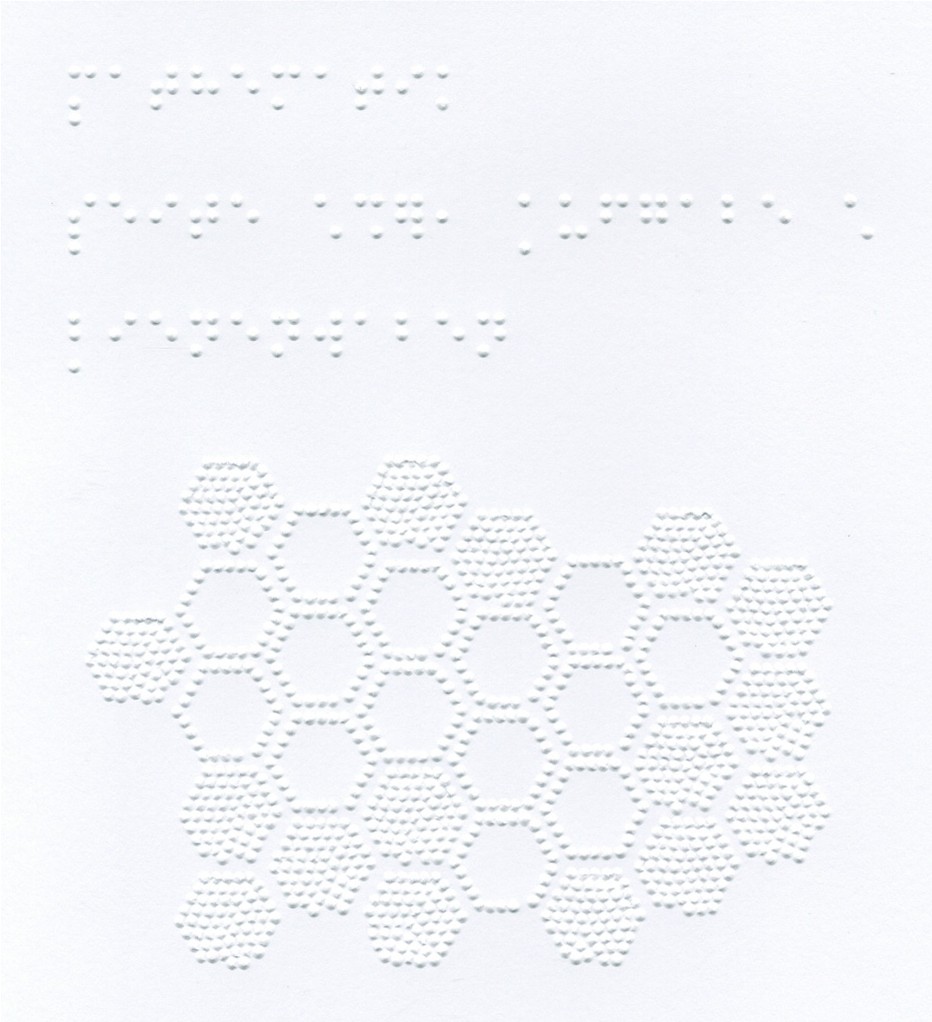

Braillegrafikausdruck

Fertig!



Hier ein paar weitere Beispiele:

(Mathebuch: Lambacher Schweizer Mathematik für Gymnasien – G9; ISBN 978-3-12-733851-5; Kapitel: IV Flächen)

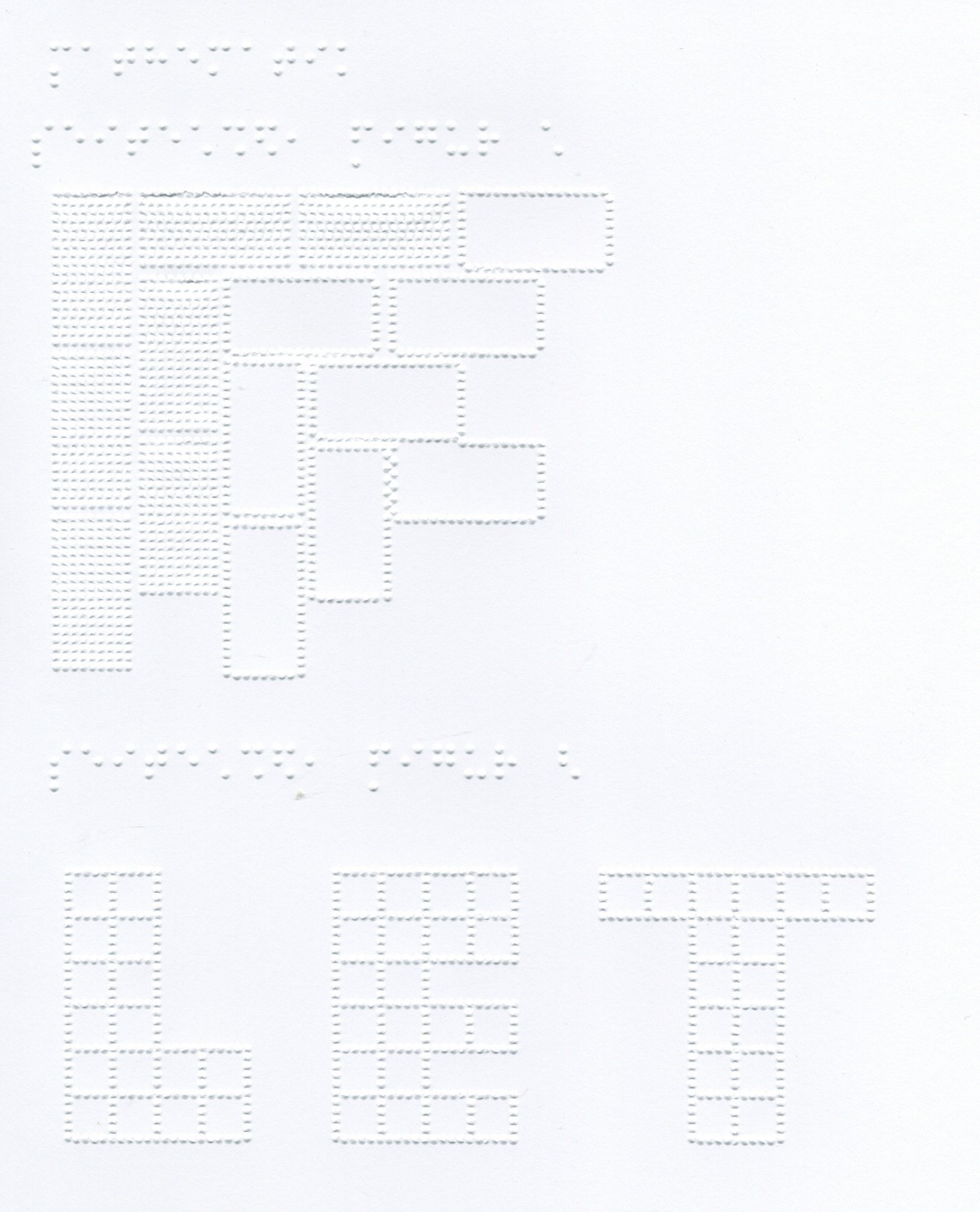

Beispiel_1

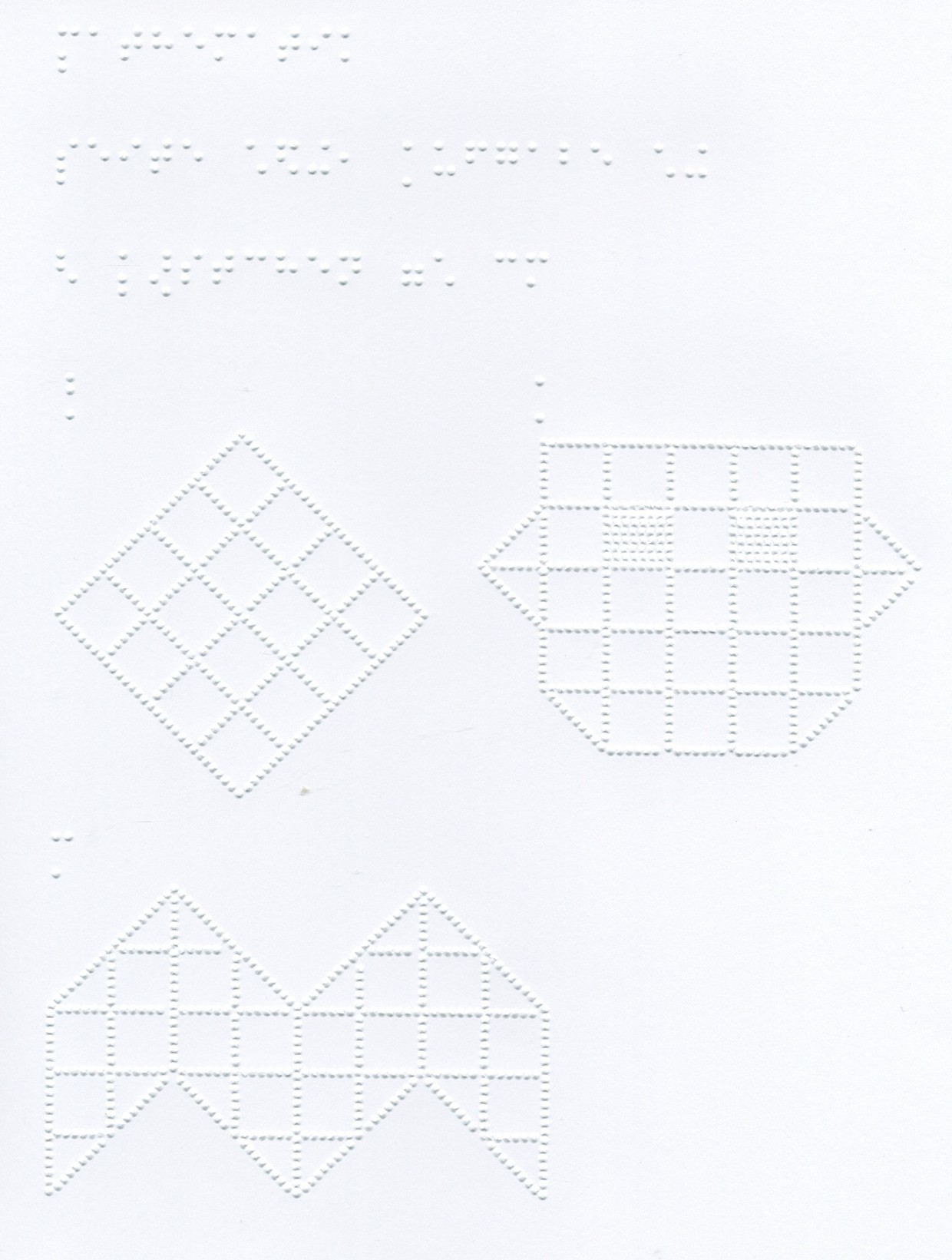

Beispiel 2

Download der Dateien

Hier - neben den Beispielen - noch die anderen erstellten Grafiken aus dem Kapitel in unterschiedlichen Formaten:

als TactileView Datei (*.bpx):

  • als PDF-Datei (für Schwellpapier; Hinweis: evtl. s/w- drucken);
  • die erstellten Brailleausdrucke (PDF; Scan als Bild):
  • als Coreldraw-Datei (*.cdr; Hinweis: hier nur die Grafiken kein Text);
  • als SVG-Datei (*.svg);
  • Druckdateien zum Ausdruck auf dem Index-Everest V4 ohne das Programm (z. B. über IBPrint)

Alle Dateien in einer Zip-Datei: Grafiken mit TactileView.zip


Viel Spaß mit dem Programm!
